Descubre el proceso de embutición de chapa metálica
En SOME somos especialistas en el proceso de embutición de chapa metálica por eso te damos las claves para que descubras su proceso.

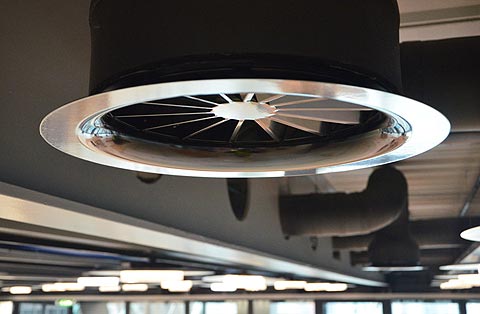

Tenemos experiencia de más de 45 años en el sector. Hemos realizado el proceso de embutición de chapa metálica para distintos sectores de nuestra división industrial. Hemos aplicado nuestro trabajo en sectores como la ventilación, climatización o lavandería industrial.
¿Qué es el proceso de embutición?
La embutición industrial es una operación tecnológica para el conformado de chapa metálica. Esta operación obtiene, a partir de la chapa metálica, un cuerpo hueco, a través de la deformación plástica de la chapa. Este proceso se hace embutiendo la chapa contra un punzón a través de una pasadora, y ejerciendo presión sobre el material sobrante por medio de un pisador.
El proceso de embutición de chapa metálica se utiliza en la fabricación de maquinaria y productos para distintos sectores. Desde materiales de informática y electrónica hasta equipos de diagnóstico médico, ventilación y climatización industrial.

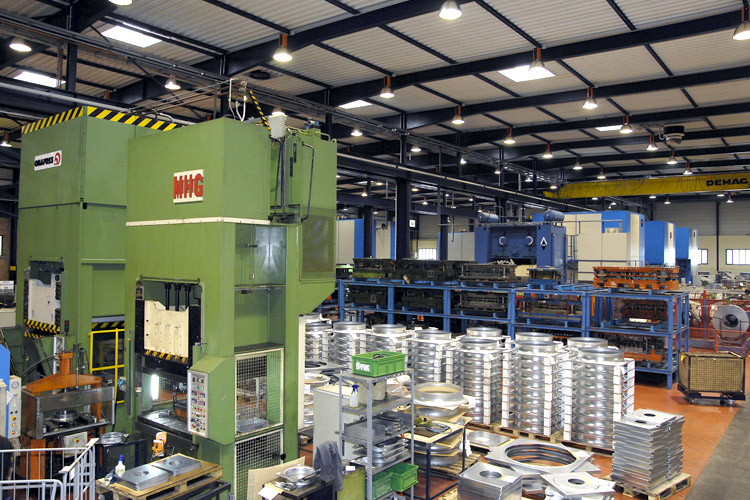

Nuestras capacidades cubren procesos de embutición semi-profunda y profunda gracias a nuestras prensas hidráulicas de hasta 500 Tn de potencia.
Definición de herramientas
Matriz de embutición: conjunto de componentes ensamblados y que pueden moverse entre sí.
Punzón: Herramienta de acero (material endurecido) con la forma interior de la pieza que se pretende obtener.
Pasadora: Herramienta de acero, también endurecido, con la misión de amoldar la chapa a la forma del punzón de una manera progresiva y desde el exterior.
Pisador: Herramienta de acero endurecido. Su función es regular la presión de pisada sobre la chapa y contra la pasadora, para balancear su fluencia/deslizamiento y evitar arrugas y roturas.
Fases del proceso de embutición de chapa metálica
Existen variantes sobre este proceso. La más aplicada en SOME es con la configuración de punzón fijo y pisador, ambos en la parte inferior, y pasadora en parte superior, solidaria al carro de la prensa.
En la primera fase del proceso de embutición se coloca la chapa metálica sobre la matriz de embutir. Se mantiene estable gracias a que está centrada sobre el pisador.
A continuación, mientras el pisador la mantiene contra la pasadora, esta avanza contra el punzón, que ejerce una presión constante sobre ella. A medida que se aplica el punzón sobre la pasadora, se va desarrollando la forma, dependiendo de la fuerza.
Una vez terminado el proceso se conforma la pieza, ya que la presión de la pasadora consigue deformar la silueta contra el punzón, que se mantiene estable con el pisador.
En función del hueco de la pasadora y la forma del punzón se generará una pieza con una forma u otra.
Ahora que ya conoces un poco más el proceso de embutición de chapa metálica de SOME, contacta con nosotros para conseguir tu presupuesto y desarrollar tu pieza.
